کیسه‌های عرشه درجه‌بندی دریایی مهندسی: هیدرولیز آب شور و بارهای برشی دینامیکی

بستن یک کیسه خشک به عرشه کایاک یا SUP ساده به نظر می رسد. تامین منابع یک شریک OEM که قادر به تولید یک کیسه عرشه است که در فصلی از قرار گرفتن در معرض آب شور و موج کلاس IV موج می زند، یک مشکل مهندسی مواد است. اکثر کیسه های خشک تجاری از درب اصلی نشتی ندارند. آنها در نقاط لنگر شکست می خورند، یا خود مواد تحت اشعه UV متلاشی می شوند.

برایمدیران تامین تجهیزات دریایی و تاکتیکی، مشخص کردن یک کیسه عرشه به معنای برنامه ریزی برای ضربه پویا است، نه فقط ضد آب استاتیک. کیسه ای که روی عرشه نصب می شود جزء ساختاری کشتی است که انرژی موج را جذب می کند. اگر شریک تولیدی شما با آن مانند یک کوله پشتی عمومی رفتار کند، میزان شکست در این زمینه فاجعه بار خواهد بود.

واقعیت لایه برداری: آب شور و ASTM G154

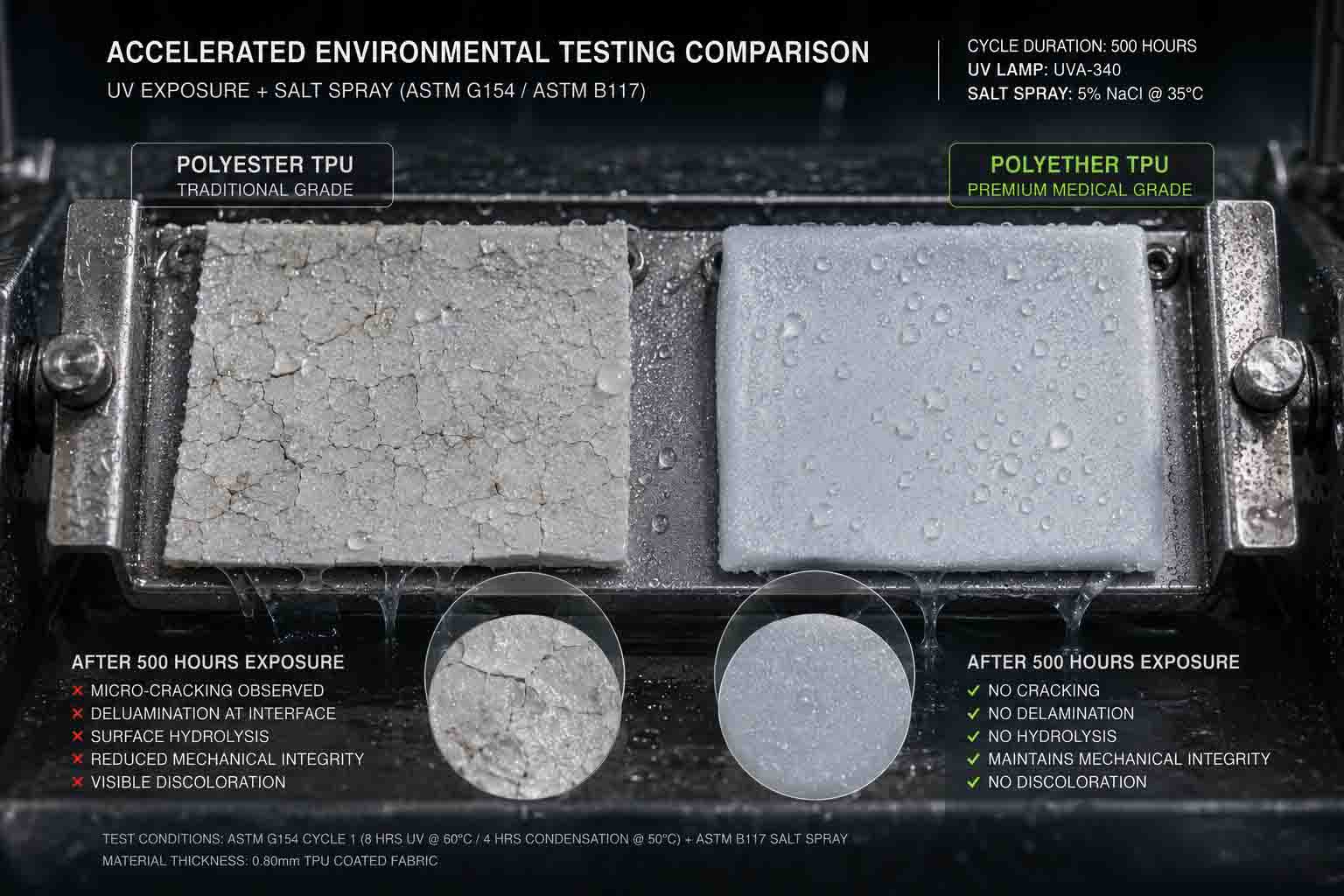

محیط دریایی با پلیمرهای انعطاف پذیر دشمن است. اشعه ماوراء بنفش تجزیه نرم کننده را تسریع می کند. آب شور باعث هیدرولیز می شود. این ترکیب PVC عمومی و پلی استر TPU استاندارد را از بین می برد.

در کیسه های خشک مخصوص مصرف کننده، مواد در کف نمایشگاه قوی به نظر می رسند. تحت قرار گرفتن مداوم در معرض نور خورشید و اسپری نمک، پلی استر TPU شکننده می شود. ریز ترک ها در امتداد نقاط فلکس ایجاد می شوند. در عرض 90 روز پس از استفاده سنگین دریایی، مانع ضد آب از منسوجات پایه جدا می شود. کیسه فقط نشتی ندارد. پوشش خود را می ریزد.

تولید در سطح دریایی TPU مبتنی بر پلی‌تر را الزامی می‌کند. اما مشخص کردن خانواده پلیمر کافی نیست. مواد باید در مقابل تایید شوندASTM G154(روش استاندارد برای استفاده از دستگاه لامپ ماوراء بنفش فلورسنت برای قرار گرفتن در معرض مواد غیر فلزی). اگر کارخانه نتواند داده های هوازدگی تسریع شده را ارائه دهد که ثابت کند TPU استحکام کششی خود را پس از 500 ساعت قرار گرفتن در معرض دوره ای UV و متراکم حفظ می کند، شما یک محصول یکبار مصرف می خرید.

آسیب پذیری نقطه لنگر: بارهای برشی دینامیک

هنگامی که یک موج سواری سریع یا سنگین کلاس IV روی یک عرشه کایاک تصادف می کند، یک کیسه 20 لیتری بارگذاری شده نیروی برشی دینامیکی عظیمی ایجاد می کند. این نیرو مستقیماً به حلقه های D یا زبانه های مژه جوش داده شده با RF منتقل می شود که کیسه را به عرشه محکم می کند.

اینجا جایی است که تجاری استتولید دنده تاکتیکی و فضای بازشکست می خورد. یک کارخانه پارامترهای جوشکاری فرکانس بالا (HF) خود را برای درزهای مستقیم بهینه می کند. اما برای جوش دادن یک زبانه مژه ضخیم و چند لایه به بیرون کیف نیاز به تنظیمات ابزار و مشخصات زمان ماندگاری کاملاً متفاوتی دارد.

اگر زمان ماندن جوش HF روی زبانه مژه 0.3 ثانیه خاموش باشد، جوش برای بازرسان QA بصری جامد به نظر می رسد. در میدان، هنگامی که یک موج 50 پوندی به کیسه ضربه می زند، بار دینامیکی وصله را درست از روی پارچه پایه جدا می کند و پارچه لخت زیر آن را آشکار می کند. اگر نقاط لنگر سوراخی را در کنار کیسه ایجاد کنند، یکپارچگی درز اصلی مهم نیست.

فراتر از تست استاتیک: افزایش فشار لحظه ای

تست های غوطه وری استاتیک فریبنده هستند. پایین آوردن آرام کیسه در یک مخزن فشار 1.0 بار ثابت می کند که درزها هوا را نگه می دارند. این یک کایاک نورد در موج سواری سنگین را تکرار نمی کند.

موجی که مستقیماً به سیستم بسته برخورد می کند، جهش های فشار هیدرواستاتیکی آنی ایجاد می کند که بسیار بیشتر از درجه بندی عمق استاتیک است. سیستم بسته شدن - خواه یک رول تاپ کاملا مهندسی شده با سفت کننده باشد یازیپ هوابند مورد استفاده در چرخ دنده های رالی موتور سیکلت- باید طوری طراحی شود که فشار ضربه را منحرف کند. آبی که تحت فشار زیاد به داخل چین خورده می شود، رفتار متفاوتی با آبی که روی درز قرار می گیرد، دارد. انحراف ضربه به استحکام ساختاری در نقطه بسته شدن نیاز دارد، نه فقط مواد هوابند.

منبع یابی حسابرسی کشتن شات

ارزیابی یک OEM برای کیسه های عرشه درجه یک دریایی نیاز به برش بروشورهای بازاریابی دارد. وقتی از کف کارخانه راه می روید، بازرسی بصری درزها اتلاف وقت است. این سوالات خاص را از رهبر مهندسی بپرسید:

• داده‌های قدرت پوسته شدن دستگاه تست جهانی (UTM) را برای تکه‌های حلقه D جوش داده شده با RF به من نشان دهید. شکست پیک بار در نیوتن چیست؟
• چگونه دما و فشار ابزار جوشکاری HF خود را هنگام اتصال زبانه مژه سفت و سخت 3 میلی متری به پوسته 0.6 میلی متری TPU تنظیم می کنید؟
• ASTM G154 UV و سیاهههای مربوط به تخریب آب شور را برای این دسته خاص از پلی اتر TPU ارائه دهید.

اگر کارخانه با اشاره به مخزن آب استاتیک 1.0 بار عمومی پاسخ دهد، اسباب بازی های استخری تولید می کند. آنها تجهیزات بقای درجه یک دریایی تولید نمی کنند.
