کیسه های خشک تفریحی و کیسه های خشک تاکتیکی در صفحه محصول تقریباً یکسان به نظر می رسند. همان شکل اولیه، همان رنگ مشکی، و اغلب همان ادعاهای ضد آب. الزامات مهندسی پشت این ادعاها - و آنچه در صورت برآورده نشدن آنها اتفاق می افتد - جایی است که مقایسه به پایان می رسد.
هنگامی که محموله یک رادیوی رمزگذاری شده 15000 دلاری، کیت آسیب یک تیم، یا تنها ارتباط دهنده ماهواره ای است که یک واحد نجات به داخل کشور حمل می کند، خرابی درز یا بسته شدن به خطر افتاده ادعای گارانتی نیست. این یک شکست عملیاتی با عواقبی است که فرآیند بازگشت ندارد. افسران تدارکاتی که منابع این برنامه ها را تامین می کنند نسبت به خریداران تجاری در فضای باز بر خلاف استاندارد ریسک متفاوتی کار می کنند و مشخصات ساخت و ساز باید آن را منعکس کند.
این کاغذ سفید سه سناریو را پوشش می دهد که در آن ساخت کیسه خشک تجاری استاندارد باعث ایجاد خرابی های قابل پیش بینی در شرایط تاکتیکی و SAR می شود - و مشخصات مهندسی که از آنها جلوگیری می کند.
سناریوی 1: درج دوزیستان دریایی - سیستم بسته به عنوان یک آسیب پذیری تاکتیکی
در حین قرار دادن RHIB در موج سواری سنگین، یک متخصص ارتباطات یک رادیو رمزگذاری شده را در یک کیسه پی وی سی رولی که منبع آن از طریق یک کانال تجاری استاندارد است، حمل می کند. این کیف با مشخصات اولیه ضد آب دستگاه مطابقت دارد. در نزدیک شدن، یک ضربه موج، یقه رول بالا را جابجا می کند. مهر می شکند. آب شور به الکترونیک می رسد. تیم ارتباطات خود را در نقطه درج از دست می دهد.
خرابی به هیچ وجه خطای اپراتور نیست. بستههای رول تاپ زمانی که اپراتور دو دست آزاد داشته باشد، یک لحظه برای اجرای صحیح توالی تاشو و کنترل موتور ظریف برای اعمال کشش یکنواخت در سراسر یقه قبل از کمانش، عملکرد قابل اعتمادی دارد. قرار دادن موج سواری در کیت کامل، در تاریکی، تحت فشار زمان، هر سه این شرایط را به طور همزمان از بین می برد. طراحی بسته یک زمینه عملیاتی را فرض می کند که در لحظه ای که کیسه واقعاً نیاز به آب بندی دارد وجود ندارد.
این تمایزی است که برای تدارکات تاکتیکی مهم است: بسته شدنی که تحت شرایط کنترل شده کار می کند اما تحت استرس تخریب می شود یک تعهد است، نه یک مشخصات. PVC به عنوان یک ماده پوسته یک مشکل ثانویه در محیط های دریایی ایجاد می کند. قرار گرفتن در معرض طولانی مدت آب شور، بارگیری UV و انعطاف مکانیکی مکرر باعث تخریب نرم کننده هایی می شود که به PVC انعطاف پذیری آن را می دهد. موادی که در شروع یک چرخه استقرار به اندازه کافی عمل کردند، پس از سه ماه استفاده در میدان، رفتار متفاوتی دارند. برای تجهیزاتی که وسایل الکترونیکی غیر قابل تعویض را حمل می کنند، این پنجره تخریب قابل قبول نیست.
استاندارد ساخت: بسته شدن هوای مکانیکی و اعتبارسنجی 1.0 بار

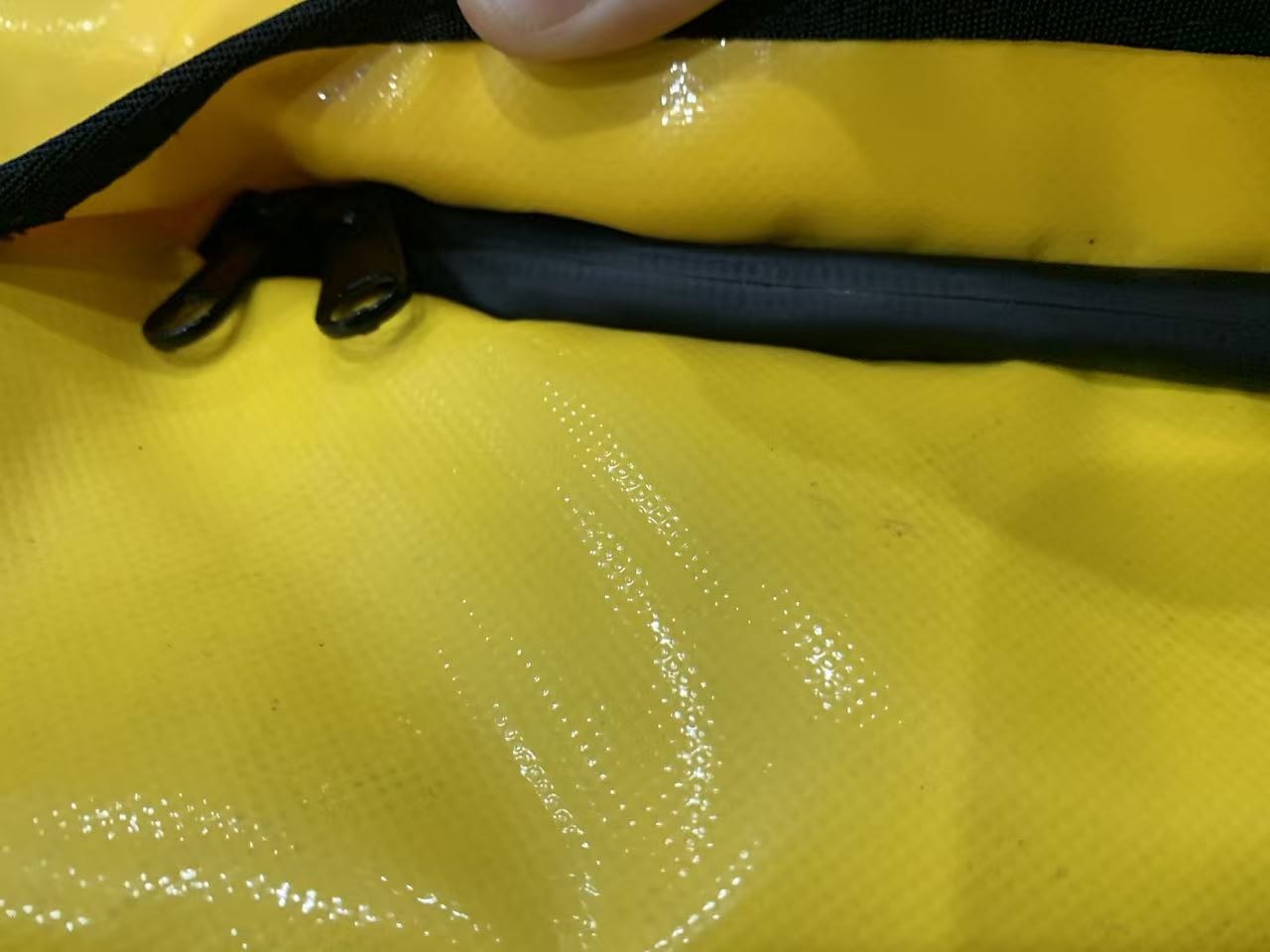

سیستم های زیپ هوابند، متغیر اجرای اپراتور را حذف می کنند. این بستهها - با استفاده از آهنگهای پلیمری اکسترود شده که در صورت درگیر شدن به صورت مکانیکی به هم متصل میشوند - به جای کیفیت تکنیک اپراتور، یک مهر و موم هرمتیک را به عنوان تابعی از طراحی بستهشدن ایجاد میکنند. هیچ حالت نیمه مهر و موم شده ای وجود ندارد. زیپ یا درگیر و هواگیر است یا بسته نیست. تحت ضربه موج سواری، فشار موج یا غوطه ور شدن کنترل نشده، مهر و موم جابجا نمی شود زیرا با کشش پارچه تا شده در جای خود ثابت نمی شود.
این معماری با درزهای جوش داده شده با فرکانس 27.12 مگاهرتز RF در سراسر بدنه کیسه، 1.0 بار فشار هیدرواستاتیک داخلی را بدون انتشار میکرو حباب در هر نقطه نگه می دارد. یک بار معادل فشار یک ستون آب 10 متری است - بسیار بالاتر از بارهای دینامیکی ضربه موج سواری و برای غوطه ور شدن عمدی در اعماق عملیاتی کافی است. همان ساختاری که از غوطه ور شدن جان سالم به در می برد، استفاده از آن به عنوان یک دستگاه شناور اضطراری نیز باقی می ماند: مناطق جوش مولکولی ذوب شده تحت فشار داخلی منفجر نمی شوند زیرا هیچ ناپیوستگی ساختاری برای شروع شکست وجود ندارد.
واحدهای زیپ برای این کاربردها باید قبل از شروع تولید به صورت جداگانه به عنوان اجزای ورودی مورد آزمایش فشار قرار گیرند. دو دسته زیپ از یک تامین کننده می توانند یکسان به نظر برسند و تحت فشار عملکرد متفاوتی داشته باشند. تغییرات فقط در شرایط آزمایش ظاهر می شود، نه بازرسی بصری. تست ورودی هر واحد تنها دروازه قابل اعتماد است.
سناریوی 2: استخراج SAR Alpine - شکست PVC در شرایط عملیاتی زیر صفر
یک تیم SAR آلپاین در شرایط کولاک در دمای -20 درجه سانتیگراد در حال استخراج مصدوم هستند. پزشک به کیت تروما از کیسه خشک PVC نیاز دارد. کیسه ساعت ها در سرما مانده است. PVC که در محل استقرار انعطاف پذیر بود، اکنون سفت و سخت است. هنگامی که پزشک برای باز کردن کیسه نیرو اعمال می کند، پوسته بیرونی در امتداد یک خط چین شکسته می شود. کیت تروما در معرض کولاک قرار دارد. کیف دیگر کارایی ندارد.
ترک خوردگی سرد PVC یک نقص محصول یا یک نقص کنترل کیفیت نیست - این یک رفتار مواد قابل پیش بینی است که برگه های مشخصات PVC آن را تأیید می کنند. نرم کننده هایی که انعطاف پذیری PVC را در دمای محیط می دهند به تدریج از ماتریس پلیمری خارج می شوند، فرآیندی که با قرار گرفتن در معرض UV و چرخه حرارتی مکرر تسریع می یابد. در زیر 10- درجه سانتیگراد، سفتی PVC به طور قابل توجهی افزایش می یابد. در زیر 20- درجه سانتیگراد، این ماده می تواند تحت فشار انعطاف پذیری که حمل و نقل مزرعه به طور معمول ایجاد می کند، شکسته شود. عملیات Alpine SAR در این دماها به عنوان یک امر طبیعی کار می کند، نه به عنوان یک شرایط شدید.
مشکل دسترسی به صورت موازی عمل می کند. در دمای 20- درجه سانتیگراد در شرایط کولاک، یک پزشک از دستکش اکسپدیشن یا دستکش عایق ضخیم استفاده می کند. کنترل دقیق موتور به میزان قابل توجهی کاهش می یابد. بسته شدن رول به تا کردن یکنواخت در عرض کامل یقه، کشش ثابت سگک و دو دست آزاد برای عملکرد صحیح نیاز دارد. تحت چنین شرایطی، بستهای که پانزده ثانیه طول میکشد، به شصت ثانیه تبدیل میشود - یا پس از استخراج کیت، در بسته شدن مجدد به طور قابل اعتمادی بسته نمیشود. برای دسترسی فوری به پزشکی، این شکاف در زمان و قابلیت اطمینان اهمیت دارد.
استاندارد ساخت: TPU در هوای سرد و دسترسی با دستکش
نایلون 840-Denier با پوشش TPU انعطاف پذیری کامل را تا 30- درجه سانتیگراد حفظ می کند زیرا خواص الاستومری آن ساختاری است نه وابسته به نرم کننده. این ماده رفتار معنی داری را در محدوده دمایی عملیات SAR آلپاین تغییر نمی دهد. خطوط تا شده که بدون ترک در تابستان خم می شوند در شرایط کولاک یکسان عمل می کنند. نقاط اتصال سخت افزاری که در هوای گرم تحت بار قرار می گیرند، در دمای 20- درجه سانتیگراد در همان بار باقی می مانند.
تعداد انکار 840D به طور خاص به شرایط ساییدگی کار SAR آلپاین میپردازد. سطوح گرانیتی، سطوح سنگی پوشیده از یخ، لبههای کرامپون و سختافزار راپل، همگی تنشهای تماسی ایجاد میکنند که پارچههای دنیر پایین دست نخورده باقی نمیمانند. یک تیم کوهستانی یک مجموعه واحد از تجهیزات را در زمینی که جایگزینی در دسترس نیست حمل می کند. مشخصات مواد نیاز به رسیدگی به طیف کامل شرایط تماس بدون نیاز به مداخله دارد.
دسترسی به زیپ بدون هوا با دهانه عریض با دسته کششی T-bar مشکل عملکرد دستکش را مستقیماً حل می کند. نوار T سطح مناسب برای دستکش های عایق ضخیم را در یک کشش یک دست فراهم می کند. زیپ با یک حرکت در هر جهت باز می شود و مهر و موم می شود - بدون ترتیب تا زدن، بدون تنظیم کشش، بدون نیاز به دو دست. دسترسی پزشکی چند ثانیه طول می کشد. آب بندی مجدد پس از استخراج چند ثانیه طول می کشد. مهر و موم هرمتیک بدون در نظر گرفتن سرعت یا شدت بستن بسته حفظ می شود.
سناریوی 3: عملیات شبانه - امضای سخت افزار و خرابی تحمل بار
یک پیمانکار نظامی مجموعهای از کیسههای خشک تاکتیکی را طبق مشخصات تحویل میدهد. مشخصات مشکی نامیده می شود و کیف ها مشکی هستند. در طی بررسی کیت قبل از استقرار تحت NVGها، افسر تدارکات متوجه میشود که سختافزار D-ring فولاد صیقلی است، سطوح سگک پلیمری نیمه براق هستند، و زبانههای کششی دارای یک پوشش کم براق هستند که همچنان بازتاب قابل تشخیصی را در زیر نور مادون قرمز ایجاد میکند. کیسه ها در پذیرش عملیاتی شکست می خورند.
این الگوی خرابی آنقدر رایج است که دلیل ثابتی دارد: مشخصات تدارکات توسط افرادی نوشته شده است که هرگز تحت دید در شب کار نکرده اند، بنابراین الزامات سازگاری با NVG که طبیعت دوم اپراتورها هستند، هرگز وارد مشخصات نوشتاری نشدند. سخت افزار تجاری در فضای باز برای دوام و مقرون به صرفه بودن مشخص شده است. حلقههای D ضد زنگ صیقلی و سگکهای پلیمری نیمه براق انتخابهای عالی برای این معیارها هستند. آنها با عملیات تاکتیکی در شب ناسازگار هستند و هیچ کارخانه ای از سخت افزار تجاری استاندارد منحرف نمی شود مگر اینکه مشخصات به صراحت به جایگزین های غیر بازتابنده نیاز داشته باشد.
خرابی باربر یک مشکل جداگانه و مستقل است. ساخت کیسه خشک تجاری استاندارد تسمه های شانه را می دوزد و دسته ها را مستقیماً از طریق غشای پوسته ضد آب حمل می کند. این دو مشکل همزمان ایجاد می کند: سوراخ شدن سوزن از لایه ضد آب در نقطه اتصال، و تمرکز تنش روی تعداد کمی از نقاط بخیه هنگام اعمال بار. زیر وزن کیت تاکتیکی بارگذاری شده - مهمات، باتری ها، تجهیزات ارتباطی و آب - این نقاط اتصال اولین محل خرابی سازه هستند. بند تحت بار از بدنه کیسه جدا می شود، معمولاً در لحظه ای که اپراتور فرصتی برای رسیدگی به آن ندارد.
استاندارد ساخت و ساز: سخت افزار غیر انعکاسی و نقاط لنگر با RF جوش داده شده
مشخصات سختافزار غیر بازتابنده برای کاربردهای تاکتیکی به معنای حلقههای D آلومینیوم آنودایز مات یا فولاد سیاهشده شیمیایی، سگکهای پلیمری مسطح تیره از تامینکنندگانی مانند ITW Nexus، و عدم وجود سطوح خاص در محصول مونتاژ شده است. در مواردی که مارک یا علامت های شناسایی مورد نیاز است، جوهرهای جذب کننده مادون قرمز یا برجسته کور جایگزین نخ بازتابنده یا چاپ استاندارد می شوند. این مشخصات باید به صراحت در خلاصه محصول ظاهر شوند و باید در نمونههای تولیدی تحت بازرسی معادل NVG تأیید شوند - بررسی بصری یک محصول مات در طول روز مطابقت IR را تأیید نمیکند.

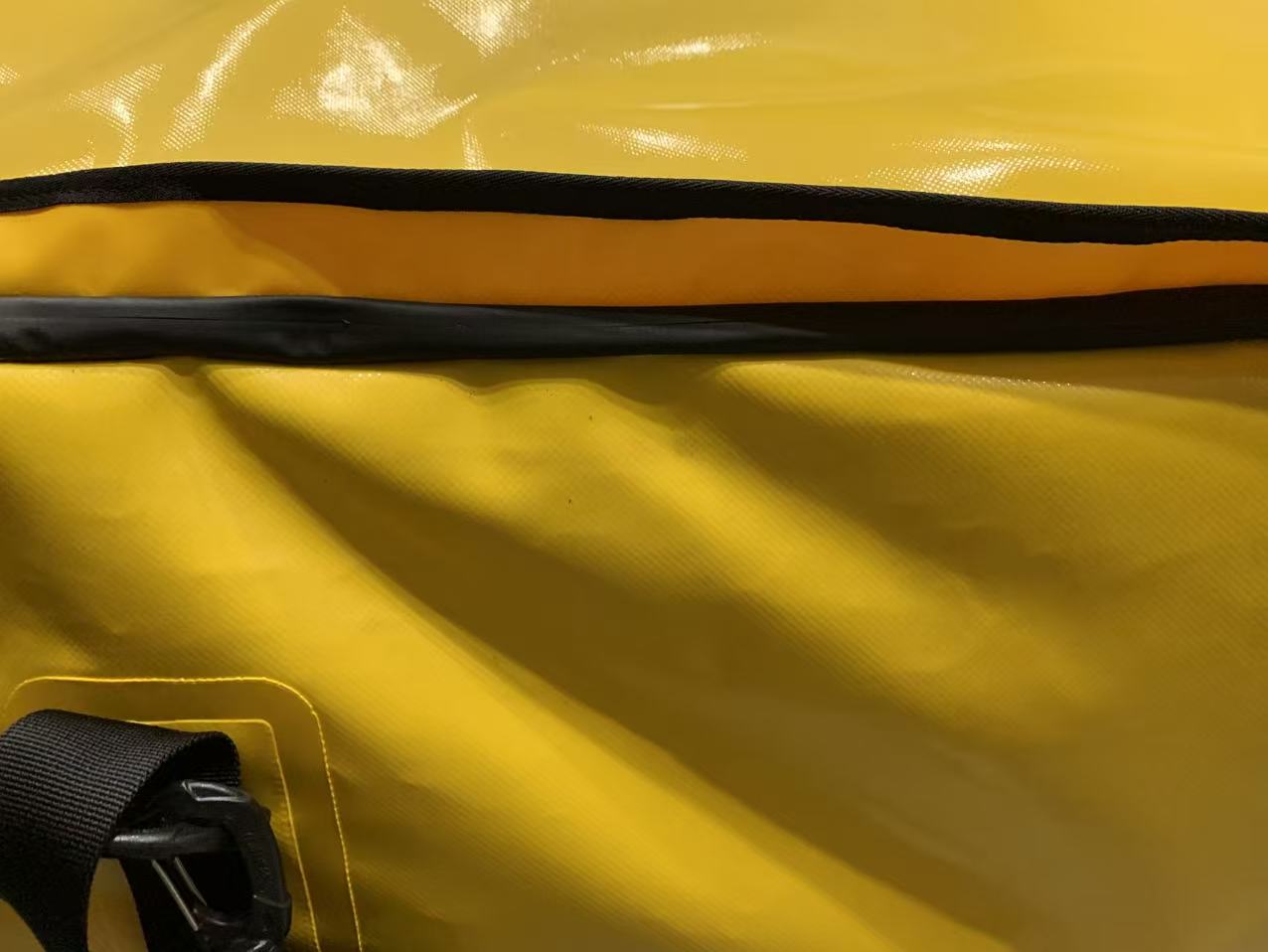

وصله های لنگر TPU با جوش RF جایگزین همه اتصالات سخت افزاری دوخته شده در نقاط باربر می شوند. فرآیند: یک تکه تقویت کننده از نایلون پوشش داده شده با TPU، به اندازه ای که بار مورد انتظار را در سطح کافی توزیع می کند، با RF در قسمت بیرونی کیسه در هر محل اتصال سخت افزاری جوش داده می شود. حلقه های D، حلقه های دسته و نقاط لنگر MOLLE به پچ متصل می شوند. غشای پوسته اولیه هرگز سوراخ نمی شود. تحت آزمایش بار مخرب، سخت افزار یا تار قبل از اتصال جوش به پوسته از کار می افتند - نقطه اتصال، پیوند ضعیف ساختاری نیست.
ادغام تارهای MOLLE از همان منطق پیروی می کند: کانال های جوش داده شده با RF بر روی سطح بیرونی به جای اتصال دوخته شده که مسیرهای نشتی را از طریق پوسته ایجاد می کند. کیف لوازم جانبی استاندارد MILSPEC را بدون داشتن سوراخهای غشایی که اتصال MOLLE دوخته شده نیاز دارد، میپذیرد.
آنچه که تدارکات تاکتیکی واقعاً از آن نیاز داردیک شریک OEM
سه سناریو بالا یک حالت خرابی خرید مشترک دارند: مشخصاتی که برای کاربردهای تجاری در فضای باز کافی بود در یک زمینه تاکتیکی یا SAR که در آن حالتهای خرابی مختلف اهمیت دارند، اعمال شد. ساخت و ساز به اندازه کافی خوب کار کرد تا مشخصات نوشته شده را بپذیرد و در استفاده میدانی شکست خورد، زیرا مشخصات نوشته شده آنچه را که محیط عملیاتی واقعاً می خواست را نشان نمی داد.
جلوگیری از این امر مستلزم مشخصات تدارکاتی است که از سناریوهای عملیاتی به جای کاتالوگ محصولات تجاری ساخته شده باشد. مشخصات مهندسی که به این سه سناریو می پردازد -اعتبار سنجی هیدرواستاتیک 1.0 باربا بستههای مکانیکی هواگیر، TPU 840D با تست انعطافپذیری در دمای سرد مستند، وصلههای لنگر باربر با جوش RF و سختافزار غیر بازتابنده تأیید شده با NVG، همگی خاص، قابل آزمایش و مستند هستند. آنها به سفارش خرید تعلق دارند، نه در گزارش پس از اقدام.
هنگام ارزیابی شرکای OEM برای کیسه های خشک تاکتیکی یا SAR، سؤالات متمایز عبارتند از: آیا واحدهای زیپ به صورت جداگانه یا با نمونه برداری دسته ای تحت فشار تست می شوند؟ مشخصات انعطاف پذیر TPU در چه دمایی تأیید می شود و چگونه در دسته های مواد ورودی به جای اینکه از برگه اطلاعات تأمین کننده فرض شود تأیید می شود؟ آیا آنها می توانند داده های آزمایش نیروی کششی را برای تکه های لنگر جوش داده شده با RF از نمونه های تولیدی تولید کنند؟ آیا آنها سخت افزار تاکتیکی غیر بازتابنده را به عنوان یک آیتم کاتالوگ استاندارد ذخیره می کنند، یا یک جزء سفارشی خاص با پیامدهای زمان تحویل است؟ یک تولید کننده با توانایی واقعی در این دسته، پاسخ های عملیاتی مستقیم به همه اینها دارد.
سوالات متداول
س: چرا برای کیسه های خشک تاکتیکی، زیپ های هوابند نسبت به بسته های رولی ترجیح داده می شوند؟
پاسخ: در حالی که رولتاپها برای استفاده عمومی مؤثر هستند، مستعد خطای انسانی هستند—اگر بهطور محکم و متقارن غلت نشوند، در صورت غوطهور شدن کامل ممکن است نشت کنند. زیپهای هوابند یک مهر و موم مکانیکی کاملاً بیدقت و کاملاً مورد نیاز برای محافظت از وسایل الکترونیکی با ارزش در هنگام قرار دادن دوزیست فراهم میکنند.
س: آیا کیسه های خشک TPU می توانند دمای انجماد را بدون ترک تحمل کنند؟
پاسخ: بله، پلی اورتان ترموپلاستیک ممتاز (TPU) انعطاف پذیری الاستومری خود را درمحیط های شدید با هوای سردبرخلاف پی وی سی که در دمای زیر صفر شکننده می شود و در معرض شکستن یا ترک خوردن است.
س: چگونه جوش RF ظرفیت باربری یک کوله پشتی نظامی را بهبود می بخشد؟
پاسخ: به جای دوختن تسمه های سنگین به طور مستقیم از طریق پارچه ضد آب (که باعث ایجاد سوراخ و نقاط ضعف می شود)، جوشکاری RF صفحات لنگر TPU ضخیم را به بیرون کیسه می چسباند. این وزن مهمات سنگین یا باتری ها را در یک منطقه وسیع تر بدون سوراخ کردن غشای ضد آب توزیع می کند.
