مهندسی پشت کوله پشتی خنک کننده نرم ممتاز: چرا TPU و جوشکاری فرکانس بالا مهم هستند

کوله پشتی خنک کننده نرم یک وعده ساده دارد: یخ را برای روزها منجمد نگه دارید و نشت نکنید. به نظر می رسد که حفظ این وعده سخت تر از آن چیزی است که به نظر می رسد - و شکاف بین محصولاتی که آن را نگه می دارند و محصولاتی که تقریباً همیشه نیستند به دو تصمیم مهندسی مربوط می شود: خنک کننده از چه چیزی ساخته شده است و چگونه در کنار هم قرار می گیرد.

چرا انتخاب مواد با لاینر شروع می شود، نه با پوسته؟

اکثر خریداران کوله پشتی های خنک تر را از بیرون ارزیابی می کنند - وزن پارچه، پوشش بیرونی، کیفیت بند. اینها مهم هستند، اما لاین جایی است که عملکرد اصلی تعیین می شود. ساعت ها در تماس مستقیم با یخ، غذا و آب ذوب شده است و این سطحی است که یا حاوی آن آب است یا اجازه می دهد از آن خارج شود.

کوله پشتی های خنک کننده نرم ممتاز از TPU (پلی اورتان ترموپلاستیک) مناسب برای پوسته بیرونی و داخلی استفاده می کنند. انتخاب خودسرانه نیست

برای نمای بیرونی، TPU ترکیبی از مقاومت در برابر سایش، مقاومت در برابر سوراخ شدن و دوام انعطاف‌پذیری را ارائه می‌کند که پوشش‌های پلی استر یا نایلون استاندارد نمی‌توانند با استفاده طولانی‌مدت در زمین مطابقت داشته باشند. خنک‌کننده‌ای که در زمین‌های ناهموار قرار می‌گیرد، در قسمت‌های بار خودرو بسته می‌شود یا از طریق برس متراکم حمل می‌شود، استرس مکانیکی را در سطوح خود جمع می‌کند. TPU این تنش را بدون ترک‌خوردگی یا لایه‌برداری سطحی کنترل می‌کند - یک حالت شکست شناخته شده در پارچه‌های خنک‌تر ارزان قیمت که از پوشش‌های نازک‌تر روی پارچه‌های پایه ضعیف‌تر استفاده می‌کنند.

رفتار دما به همان اندازه مهم است. پی وی سی، ماده قدیمی برای محصولات ضد آب در فضای باز، شکننده می شود و در دماهای پایین مستعد ترک خوردن می شود - که مشکلی طعنه آمیز برای محصول طراحی شده برای نگهداری یخ ایجاد می کند. TPU انعطاف پذیری را در طیف وسیعی از دما حفظ می کند، از جمله شرایط سرد که دقیقاً زمانی است که کوله پشتی خنک کننده تحت بار است. همچنین در برابر تخریب اشعه ماوراء بنفش بهتر از PVC تحت قرار گرفتن در معرض آفتاب پایدار مقاومت می کند، که برای محصولی که در چندین فصل در محیط های بیرونی استفاده می شود اهمیت دارد.

به طور خاص برای آستر داخلی، گواهی درجه مواد غذایی یک نام بازاریابی نیست - این یک مشخصات مواد است. لاینر باید مطابق با FDA، فاقد BPA و ضد میکروبی باشد تا برای تماس مستقیم با غذا و نوشیدنی مناسب باشد. این الزامات انتخاب مواد را به میزان قابل توجهی محدود می کند و تعدادی از جایگزین های کم هزینه را که در غیر این صورت ممکن است آزمایش اولیه مقاومت در برابر آب را پشت سر بگذارند، رد می کند.

کجا کولرهای دوخته شده خراب می شوند و چرا ساختاری دارند

ثابت‌ترین نقطه خرابی در خنک‌کننده‌های نرم ارزان، فوم عایق و زیپ آن نیست، بلکه درز بین پانل‌های داخلی است. درک چرایی این امر مستلزم این است که ببینیم دوخت واقعاً با یک ماده ضد آب چه می کند.

دوخت صنعتی پانل های پارچه را با عبور سوزن از آنها با تراکم بالا به یکدیگر متصل می کند. هر عبور سوزن سوراخی در غشای ضد آب ایجاد می کند. یک درز معمولی ممکن است در هر متر طول درز چند صد مورد از این سوراخ ها را ایجاد کند. سازندگان این مشکل را با نوار درزی که روی دوخت اعمال می‌شود، برطرف می‌کنند، که سوراخ‌ها را می‌پوشاند و مقاومت در برابر آب را به طور موقت بازیابی می‌کند.

این مشکل در طول زمان و تحت استرس استفاده ایجاد می شود. آب یخ ذوب شده در مقابل درزهای آستر نشسته فشار هیدرواستاتیک ثابتی ایجاد می کند. چرخه‌های انعطاف‌پذیر حمل یک کوله‌پشتی بارگذاری شده، لبه‌های نوار را به طور مکرر به هم متصل می‌کند. قرار گرفتن در معرض نور خورشید و چرخه دما چسبندگی نوار را به تدریج کاهش می دهد. در نهایت، نوار از گوشه یا لبه بلند می‌شود، آب سوراخ‌های سوزن زیر آن را پیدا می‌کند، و آستر نشت می‌کند – نه به‌طور فاجعه‌بار، بلکه به‌طور مداوم، به گونه‌ای که یک کیسه مواد غذایی را خراب می‌کند یا یک بسته لوازم الکترونیکی را در یک سفر یک روزه خیس می‌کند.

این یک نتیجه ساختاری روش ساخت و ساز است، نه یک شکست کنترل کیفیت. ساخت و ساز دوخته شده با نوار درز می تواند محصولی تولید کند که آزمایش اولیه مقاومت در برابر آب را پشت سر بگذارد. نمی تواند به طور قابل اعتماد محصولی تولید کند که این عملکرد را در طول سال ها استفاده واقعی حفظ کند.

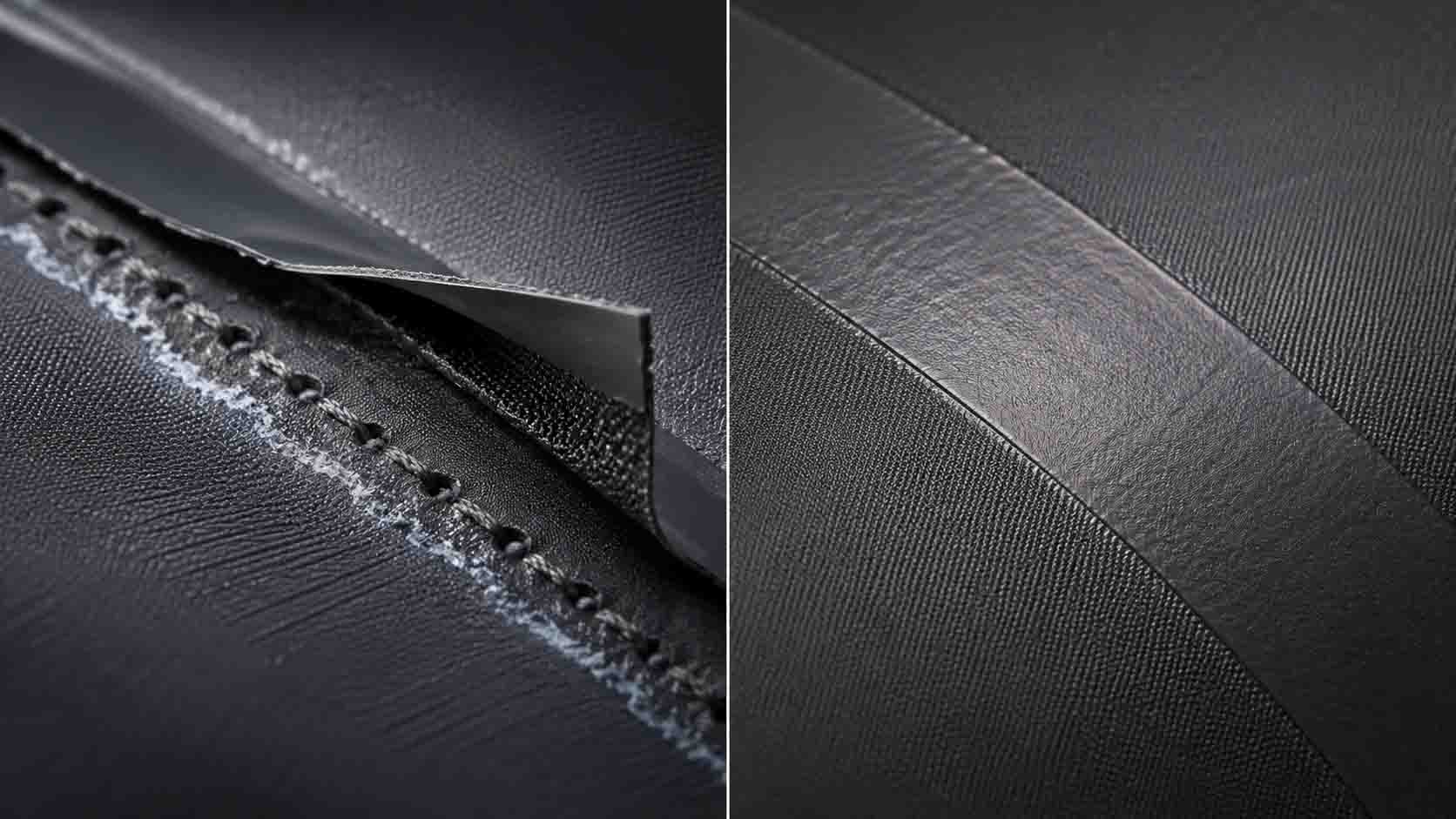

Macro comparison of stitched versus HF welded TPU seams: left panel shows needle holes and delaminating seam tape on a traditional stitched cooler seam; right panel shows a clean, flush high-frequency welded seam with no perforations or tape.

جوشکاری فرکانس بالا: چگونه حالت شکست درز حذف می شود

جوشکاری با فرکانس بالا (HF) که به آن جوش RF نیز گفته می شود، مشکل درز دوخت را با تغییر درز حل می کند.

جوش HF به جای اتصال مکانیکی دو پانل TPU به یکدیگر با رزوه، از انرژی الکترومغناطیسی در 27.12 مگاهرتز برای تولید گرما در داخل مواد TPU در منطقه اتصال استفاده می کند. میدان الکترومغناطیسی متناوب باعث می شود مولکول های قطبی درون TPU به سرعت نوسان کنند و اصطکاک داخلی و گرما تولید کنند. تحت فشار پنوماتیکی که به طور همزمان اعمال می شود، ماده در سطح مشترک بین دو پانل به دمای همجوشی خود می رسد و لایه ها در سطح مولکولی ادغام می شوند.

هنگامی که میدان الکترومغناطیسی حذف می شود و مواد تحت فشار پایدار سرد می شوند، دو پانل به یک قطعه پیوسته از مواد در ناحیه جوش تبدیل می شوند. هیچ سوراخ سوزنی، نخ و نواری که چیزی را بپوشاند وجود ندارد. درز مهر و موم نشده است - دیگر به عنوان یک ساختار جداگانه وجود ندارد. آستر داخلی یک خنک کننده نرم جوش داده شده HF در واقع یک حوضه ضد آب است.

از نظر عملی، این بدان معنی است که آب یخ ذوب شده روی سطحی قرار می گیرد که هیچ مسیر نفوذی ندارد. هیچ لبه نواری برای بلند کردن، هیچ سوراخ بخیه‌ای برای باز کردن تحت فشار، و هیچ مکانیسم تخریبی وجود ندارد که عملکرد درز را در طول عمر محصول به تدریج کاهش دهد. منطقه جوشی که آب را در روزی که محصول ارسال می‌کند، نگه می‌دارد، دو سال بعد آب را به همان روش نگه می‌دارد، با این فرض که ماده پایه از نظر فیزیکی آسیب نبیند.

روش ساخت و ساز همچنین امکان ادغام سیستم های زیپ هوادار را فراهم می کند که مکمل آستر جوش داده شده است. هنگامی که از یک زیپ ضد آب مشخص شده در کنار بدنه جوش داده شده HF استفاده می شود، نتیجه یک خنک کننده است که می تواند بدون نشتی به طرف خود سرگردان شود، معکوس شود یا در زیر آب فرو رود - نه به دلیل حمل و نقل دقیق، بلکه به این دلیل که هیچ مسیر ساختاری برای خروج آب وجود ندارد.

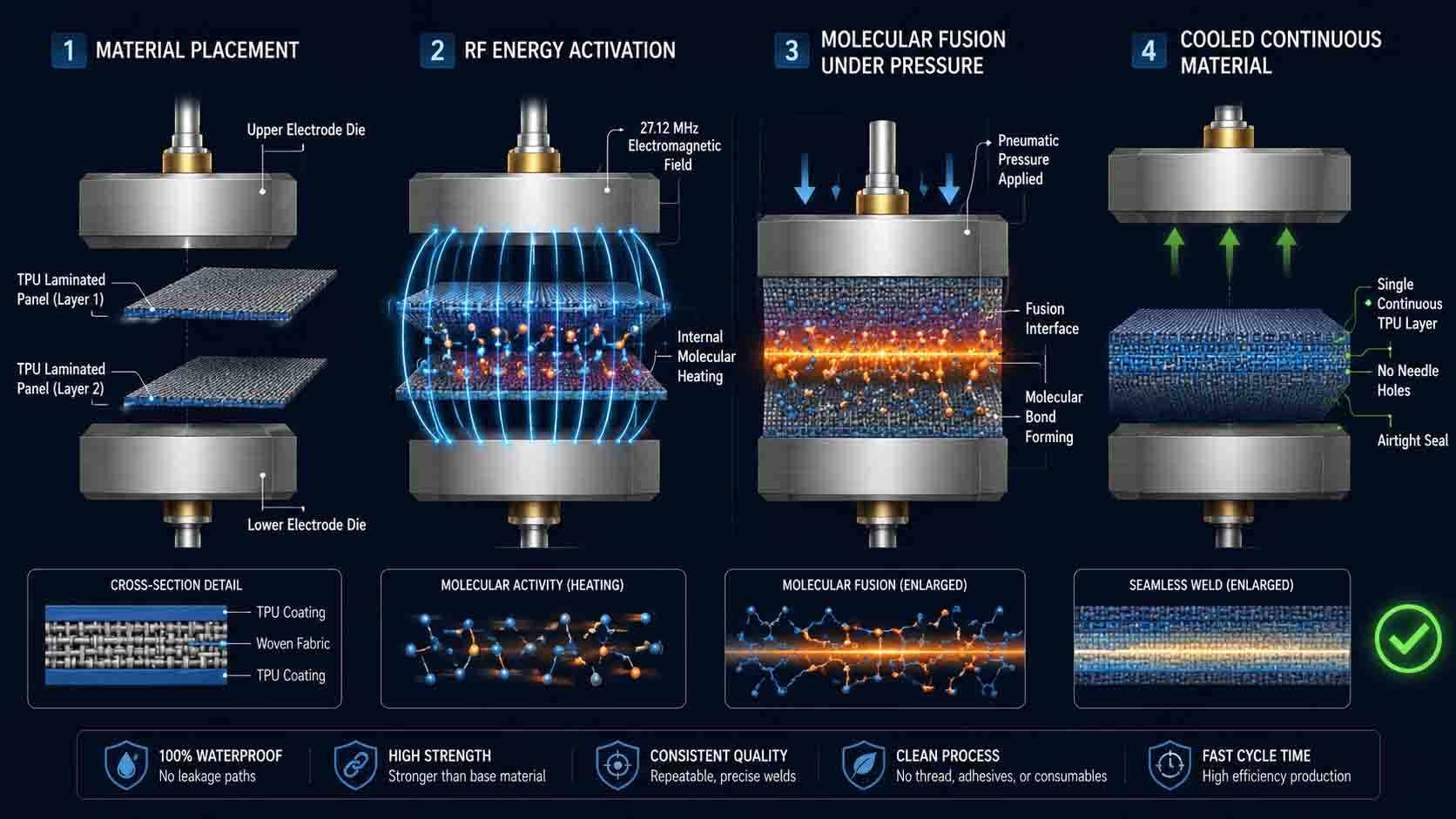

Four-stage technical diagram illustrating the high-frequency RF welding process for TPU fabric: material placement between electrode dies, electromagnetic field activation at 27.12 MHz, molecular fusion under pneumatic pressure, and the resulting single continuous airtight TPU layer.

تست آزمایشگاهی: چگونه ادعاهای عملکرد تأیید می شوند

مشخصات مواد و روش های ساخت مشخص می کند که یک کوله پشتی کولر اصولاً چه توانایی هایی دارد. آزمایش آزمایشگاهی تعیین می کند که آیا یک محصول خاص واقعاً به آن پتانسیل عمل می کند یا خیر. برای خنک کننده های نرم پریمیوم، سه پروتکل آزمایشی بیشترین اهمیت را دارند.

تست نگهداری یخ

حفظ یخ ادعای اصلی عملکرد هر خنک کننده است و به نحوه اجرای آزمایش بسیار حساس است. آزمایش معنی‌دار، یک خنک‌کننده بارگذاری شده را در یک محفظه کنترل‌شده با آب و هوا قرار می‌دهد که دمای محیط ثابتی را در خود نگه می‌دارد - معمولاً 90 درجه فارنهایت (32 درجه سانتی‌گراد) یا بالاتر، که شرایط اوج تابستان را شبیه‌سازی می‌کند - و مدت زمان نگهداری یخ جامد را اندازه‌گیری می‌کند. ساخت و ساز ممتاز با استفاده از عایق فوم سلول بسته همراه با درزهای جوش داده شده HF و بسته شدن هوا، بسته به ضخامت فوم و بار اولیه یخ، به طور مداوم 48 تا 72 ساعت یخ را تحت این شرایط حفظ می کند. آزمایش‌هایی که در دمای محیط پایین‌تر یا با محفظه‌های از پیش سرد شده انجام می‌شوند، اعداد طولانی‌تری تولید می‌کنند که منعکس‌کننده استفاده واقعی در فضای باز نیستند.

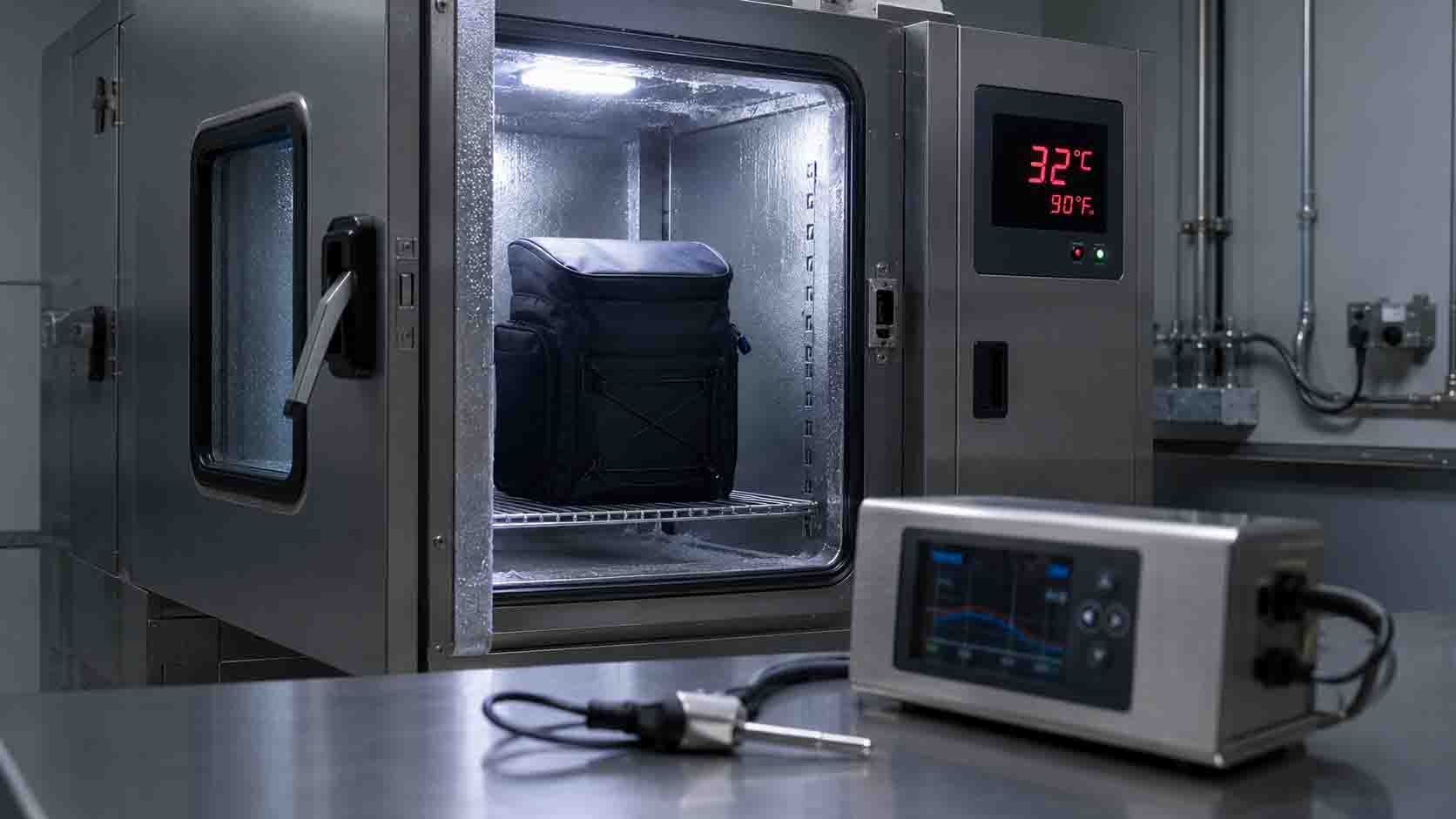

Climate-controlled environmental test chamber set to 32°C (90°F) with a TPU soft cooler backpack inside during ice retention testing; digital temperature display and data logger visible in a QC laboratory setting.

تست فشار هیدرواستاتیک

یکپارچگی درز تحت فشار با باد کردن کولر مهر و موم شده تا فشار داخلی مشخص - اندازه‌گیری شده در بار - و بررسی اینکه هیچ هوایی از مناطق درز یا سیستم‌های بسته خارج نمی‌شود، آزمایش می‌شود. تست 1.0 بار، معادل فشار هیدرواستاتیک یک ستون آب 10 متری، استاندارد مناسب برای محصولاتی است که برای استفاده واقعی در فضای باز از جمله غوطه وری احتمالی در نظر گرفته شده است. رتبه بندی IPX7 (1 متر غوطه وری به مدت 30 دقیقه) و IPX8 (غوطه وری پایدار بیش از 1 متر) باید با آزمایش محفظه ای به جای تأییدیه خود تأیید شود. درزهای جوش داده شده HF به طور مداوم در 1.0 بار نگه می دارند. درزهای دوخته شده با نوار معمولاً بین 0.1 تا 0.3 بار تحت همان پروتکل تست شکست می‌خورند.

آزمایش Drop and Load

یک کوله پشتی نرم خنک کننده با بارگیری کامل - یخ، غذا و نوشیدنی با هم - می تواند 15 تا 20 کیلوگرم وزن داشته باشد. سیستم مهار، نقاط اتصال بند شانه و دستگیره های حمل همگی در طول استفاده معمولی تحت فشار قابل توجهی هستند و این تنش در نقاط اتصال جوش یا بخیه متمرکز می شود. تست بار حداکثر ظرفیت وزن نامی را برای سیستم حمل اعمال می‌کند و آن را در معرض چرخه‌های مکرر رها کردن قرار می‌دهد تا تأیید شود که نقاط اتصال در طول استفاده در میدان خراب نمی‌شوند. این آزمایش به ویژه برای اتصالات دسته و تسمه جوش داده شده HF، که در آن ناحیه جوش نیاز به نگه داشتن سخت افزار باربر بدون تقویتی که دوخت در اتصالات پارچه به سخت افزار ایجاد می کند، مهم است.

معنی این تصمیمات مهندسی برای منبع یابی OEM چیست؟

شکاف عملکرد بین کوله پشتی خنک کننده نرم ممتاز و محصولی که صرفاً شبیه به آن است، تقریباً به طور کامل توسط تصمیمات اتخاذ شده در مرحله مشخصات مواد و روش ساخت - قبل از تولید یک واحد مشخص می شود. زمانی که یک محصول در بازار است و مشتریان آن را به دلیل نشتی درزها یا نگهداری ناموفق یخ برمی گردانند، این تصمیمات از قبل قفل شده اند.

برای برندهایی که شرکای تولید کولرهای نرم را ارزیابی می‌کنند، سؤالات درستی که باید بپرسند این است: چه درجه‌های TPU برای آستر استفاده می‌شود، و آیا گواهی‌نامه درجه غذایی دارند؟ آیا درزهای HF با نوار جوش داده می شوند یا دوخته می شوند و جوش ها با چه فشاری معتبر هستند؟ پروتکل تست حفظ یخ در واقع چگونه به نظر می رسد - دمای محیط، مدت زمان و شرایط بار اولیه؟ آیا تست هیدرواستاتیک در هر واحد انجام می شود یا در هر دسته؟

تولید کننده ای با توانایی واقعی در این دسته محصول پاسخ های سرراستی به همه اینها خواهد داشت. مهندسی پشت کوله پشتی خنک‌کننده نرم که واقعاً کارایی دارد، توضیح آن پیچیده نیست - فقط خاص است، و ویژگی دقیقاً همان چیزی است که محصولی را از محصولی که ارزش پشتیبان گیری ندارد جدا می‌کند.
